Sistemi di gestione dei gas inerte chimica laboratorio box guanti con acqua e ossigeno rimozione 3kpa lato unico
Dettagli:
| Luogo di origine: | Hunan, Cina |
| Marca: | TENCAN |
| Certificazione: | CE ISO |
| Numero di modello: | GBP1000S-3 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Cassa di compensato+spuma |
| Tempi di consegna: | 25-35 giorni lavorativi dopo aver ricevuto il deposito |
| Termini di pagamento: | T/T, Unione Occidentale |
| Capacità di alimentazione: | 100 serie al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Casella per guanti del sistema di depurazione | Modello n.: | GBP1000S-3 |
|---|---|---|---|
| Contenuto d'acqua: | Meno di 1 PPM | Ossigeno: | "-3000pa~+3000pa |
| Tasso di perdita: | Minori di 0,05 vol %/h | Sopportare la pressione: | "-3000pa~+3000pa |
| Lato operativo: | Doppi lati | Colonna di depurazione: | Single o double a scelta dell'acquirente |
| Evidenziare: | Caselle di guanti per laboratorio di chimica inerte,Caselle per guanti di laboratorio per la rimozione dell'acqua,Gavetta di laboratorio per la rimozione dell'ossigeno |
||
Descrizione di prodotto

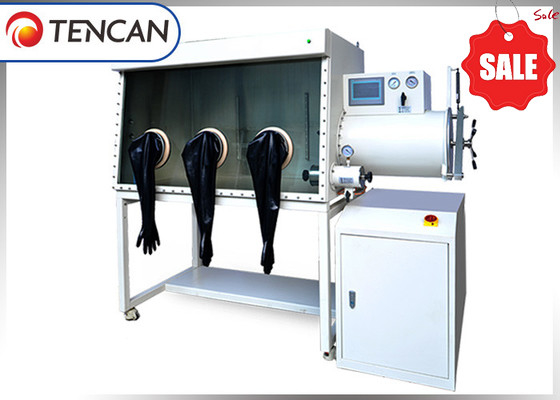

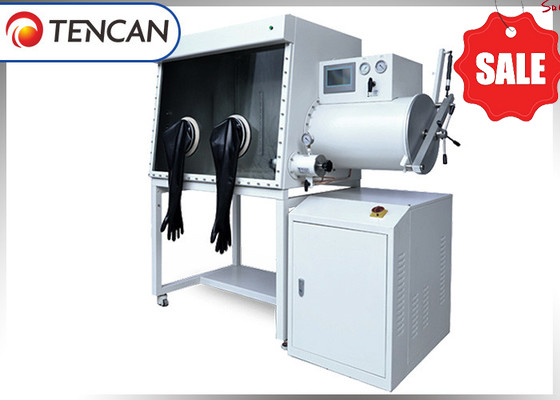

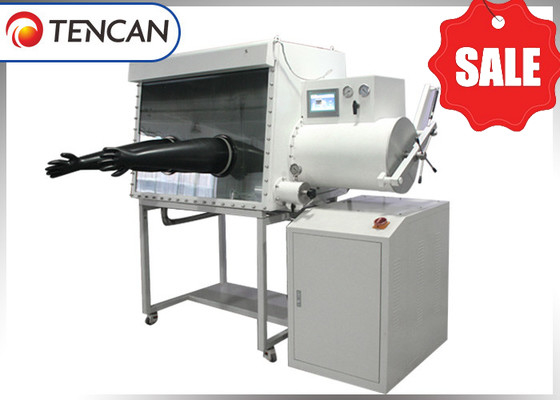

Vano portaoggetti China Tencan con sistema di purificazione lato singolo per la rimozione di acqua e ossigeno
Breve introduzione
Il Purification System Glove Box è un dispositivo da laboratorio progettato per infondere nella sua camera gas inerte di elevata purezza e contemporaneamente purificarlo eliminando le impurità attive. Comunemente noto come "vano portaoggetti sotto vuoto per l'estrazione di acqua e ossigeno" o "vano portaoggetti per la purificazione del gas inerte", le sue funzioni principali includono la rimozione di acqua, ossigeno e altri gas organici. Questo vano portaoggetti è ampiamente utilizzato per creare un ambiente di elevata purezza, privo di contaminazioni, privo di acqua, ossigeno e particelle di polvere.
Principio di funzionamento
La scatola e il sistema di purificazione sono integrati per creare un'area operativa chiusa in modo sicuro. Infondendo costantemente gas inerte o azoto nella scatola, consente l'estrazione continua di sostanze attive in modo ciclico, garantendo così che l'interno mantenga un livello eccezionale di pulizia e un'atmosfera di gas inerte uniforme e di elevata purezza, con un contenuto di acqua mantenuto a 1 ppm o meno e un contenuto di ossigeno limitato a 1 ppm o meno.
Principio della struttura
La scatola a guanti del sistema di purificazione è costituita principalmente da due componenti essenziali: il corpo della scatola principale e una camera di transizione. Offriamo design e specifiche personalizzate per soddisfare le esigenze specifiche dei nostri clienti.
Il corpo principale della scatola portaoggetti presenta due o più interfacce di funzionamento con guanti sul lato anteriore o posteriore, consentendo il funzionamento simultaneo da parte di uno o più operatori, migliorando così l'efficienza dell'utilizzo della scatola portaoggetti. Inoltre, sono presenti finestre di osservazione sulla parte anteriore o posteriore, offrendo una chiara visibilità dei processi operativi all'interno della scatola. Sulle valvole della camera di transizione sono posizionati degli ugelli di aspirazione e caricamento dell'aria che facilitano l'estrazione o l'immissione dell'aria secondo necessità. Inoltre, il corpo principale della scatola è dotato di una valvola e di un ugello che possono essere utilizzati per mantenere un equilibrio della pressione dell'aria all'interno della scatola quando necessario.
La camera di transizione funge da spazio intermedio tra il corpo scatola principale e l'ambiente esterno, comprendente due porte di chiusura, due valvole e un corpo camera. Entrambe le porte sigillanti isolano efficacemente l'interno del corpo principale della scatola dall'esterno, consentendo il trasferimento continuo degli oggetti dentro e fuori dalla scatola mantenendo un'atmosfera isolata, eliminando così la necessità di ripetute procedure di evacuazione e gonfiaggio.
Applicazioni
Si applica alla creazione di un ambiente puro con rimozione di acqua, ossigeno e polvere.
Ricerca e sviluppo e produzione nel settore delle batterie (batteria agli ioni di litio, batteria a polvere, cella solare, batteria agli ioni di litio fosfato).
Ricerca e sviluppo e produzione di lampade speciali (lampada HD, lampada ad alogenuri metallici, lampada ad alogenuri metallici in ceramica).
Saldatura (saldatura a resistenza, saldatura TIG, saldatura laser, saldatura al plasma, saldatura ottone)
Ricerca e sviluppo e produzione di OLED
Ricerca e sviluppo e produzione di supercondensatori
Industria chimica fine
Industria nucleare
Ricerca e sviluppo e produzione di nuovi materiali energetici
Specifiche
| Specifiche del modello standard di scatola per guanti di purificazione | ||||||
| NO. | Modello n. | Dimensioni della scatola | Dimensioni totali | Lati operativi |
Numeri di Guanti |
Opzioni |
| 1 | GBP800S-2 | 1200*800*930mm | 1915*830*1830mm | Separare | 2 | Colonne di purificazione singole o doppie |
| 2 | GBP1000S-2 | 1200*1000*930mm | 1915*1060*1830mm | Separare | 2 | Colonne di purificazione singole o doppie |
| 3 | GBP1000D-4 | 1200*1000*930mm | 1915*1060*1830mm | Raddoppiare | 4 | Colonne di purificazione singole o doppie |
| 4 | GBP1200S-2 | 1200*1200*930 mm | 1915*1260*1830 mm | Separare | 2 | Colonne di purificazione singole o doppie |
| 5 | GBP1200D-4 | 1200*1200*930 mm | 1915*1260*1830mm | Raddoppiare | 4 | Colonne di purificazione singole o doppie |
| 6 | GBP800S-3 | 1500*800*930 mm | 2215*1060*1830 mm | Separare | 3 | Colonne di purificazione singole o doppie |
| 7 | GBP1000S-3 | 1500*1000*930mm | 2215*1060*1830mm | Separare | 3 | Colonne di purificazione singole o doppie |
| 8 | GBP1000D-6 | 1500*1000*930 mm | 2215*1060*1830 mm | Raddoppiare | 6 | Colonne di purificazione singole o doppie |
| 9 | GBP1200S-3 | 1500*1200*930 mm | 2215*1260*1830mm | Separare | 3 | Colonne di purificazione singole o doppie |
| 10 | GBP1200D-6 | 1500*1200*930mm | 2215*1260*1830 mm | Raddoppiare | 6 | Colonne di purificazione singole o doppie |
| 11 | GBP800S-4 | 1900*800*930 mm | 2615*1060*1830mm | Separare | 4 | Colonne di purificazione singole o doppie |
| 12 | GBP1000S-4 | 1900*1000*930mm | 2615*1060*1830 mm | Separare | 4 | Colonne di purificazione singole o doppie |
| 13 | GBP1000D-8 | 1900*1000*930 mm | 2615*1060*1830 mm | Raddoppiare | 8 | Colonne di purificazione singole o doppie |
| 14 | GBP1200S-4 | 1900*1200*930 mm | 2615*1260*1830 mm | Separare | 4 | Colonne di purificazione singole o doppie |
| 15 | GBP1200D-8 | 1900*1200*930 mm | 2615*1260*1830 mm | Raddoppiare | 8 | Colonne di purificazione singole o doppie |
Note:
Contenuto di acqua e ossigeno nell'armadio in condizioni standard:
Il contenuto di acqua accettabile è limitato a 1 ppm o meno e il contenuto di ossigeno non deve superare 1 ppm (Nota: queste specifiche sono misurate in condizioni standard di pressione atmosferica e una temperatura costante di 20°C).
Tasso di perdita: ≤0,05 Vol%/h (soggetto a modifica del valore del contenuto di ossigeno nella casella)
Gas utilizzato:
a) Gas di lavoro: N2, Ar, He ed ecc.
b) Gas di controllo: aria compressa o gas inerte.
C) Gas di ripristino: Gas misto di gas di lavoro e idrogeno.
Il ripristino del gas è identico al gas di lavoro se è presente solo un sistema di rimozione dell'acqua o un sistema di rimozione dell'ossigeno.Nota: un sistema di scatole a guanti assemblato comprende scatole a lato singolo, ciascuna dotata di quattro guanti, e il numero di queste scatole può essere personalizzato per soddisfare le esigenze del cliente. Inoltre, le colonne di purificazione sono progettate specificatamente in quantità che corrispondono esattamente alle specifiche di ciascun cliente.
Parametri tecnici
| DATI TECNICI DEL VANO PORTAOGGETTI A GAS INERTE TENCAN CON SISTEMA DI PURIFICAZIONE | |
| Elementi | Dati |
| Contenuto d'acqua in condizioni standard (Nota: la condizione standard è una pressione atmosferica, temperatura costante di 20 gradi) | ≤1 ppm |
|
La misurazione del contenuto di ossigeno viene condotta in condizioni standardizzate: un'atmosfera di pressione e una temperatura costante mantenuta a 20 gradi Celsius. |
≤1 ppm |
| Grado di vuoto massimo sopportato dall'armadio di transizione | ＜100pa |
| Tasso di perdita | ≤ 0,05 vol%/h |
| Intervallo di pressione del gas all'interno della scatola | -3000pa~+3000pa |
Funzioni
| FUNZIONI DEL VANO PORTAOGGETTI A GAS INERTE TENCAN CON SISTEMA DI PURIFICAZIONE | |
| Elementi | Descrizioni |
| Controllo automatico | Controllato e monitorato automaticamente dall'unità di controllo del programma. |
| Sostituzione gas corpo scatola (manuale/automatico) |
Prima dell'avvio, l'aria dell'armadio deve essere sostituita con gas inerte o azoto. Questo processo può essere eseguito in modo efficiente tramite la funzione di sostituzione automatica del gas integrata nel sistema della cappa oppure può essere eseguito manualmente come opzione secondaria. |
| Sostituzione dell'armadio di transizione (manuale/automatico |
Quando si posiziona il materiale in una scatola, è necessaria la sostituzione dell'armadio di transizione del gas. Ciò può essere ottenuto utilizzando la funzione di scambio automatico del gas del sistema della camera di equilibrio o eseguendo manualmente la sostituzione del gas. |
| Controllo della purificazione del gas |
Dopo aver impostato lo stato del lavoro e i risultati, le procedure di purificazione del sistema impostate su "Auto", il sistema manterrà automaticamente le condizioni atmosferiche dell'armadio, quindi completerà automaticamente il lavoro; puoi anche scegliere il controllo manuale. |
| Controllo della pressione dell'aria a pedale |
Azionare il pedale reostato per regolare la pressione del gas all'interno della cabina controllando il sistema di gonfiaggio o di scarico. |
| Riduzione del sistema di depurazione |
Dopo aver impostato i parametri di riduzione, il sistema assume il controllo del processo di riduzione del materiale di depurazione. Con un semplice comando “riduci”, il sistema gestisce l'intera procedura in autonomia, annullando la necessità della supervisione umana. |
| Rilevamento delle condizioni operative in linea |
Il sistema di controllo fornisce agli utenti la funzione di rilevamento delle condizioni operative del componente dell'apparecchiatura. Tale funzione può essere utilizzata per osservare le condizioni operative del componente e ispezionare la fonte del guasto di ciascuna funzione e componente. |
| Impostazione dei parametri di sistema |
Funzione Impostazioni di sistema, gli utenti possono impostare i parametri di sistema per ottenere le condizioni di lavoro e il set di funzionalità desiderati. |
| Funzione di registrazione dei dati |
Il sistema fornisce la registrazione dei parametri operativi dell'apparecchiatura, questa registrazione può essere fatta risalire per monitorare la produzione o l'esperimento. |
| Controllo della funzione riserva gas |
Quando si interrompe temporaneamente l'erogazione del gas di controllo o si interrompe la fonte del gas di controllo per un certo periodo, la riserva di gas di controllo proteggerà l'apparecchiatura dal funzionamento continuo. |
| Funzione standby del ciclo di raffreddamento a gas |
Il sistema di purificazione comprende un processo di scambio di calore che raffredda il gas circolante, consentendogli di funzionare in modo autonomo utilizzando l'iniezione di refrigerante per gestire la temperatura del gas circolante. |
| Sistema di sicurezza multilivello |
Il sistema di controllo è dotato di varie funzionalità di sicurezza, che comprendono avvisi di sicurezza multilivello, allarmi e funzionalità di disattivazione, volti a salvaguardare sia gli operatori che l'attrezzatura. |
| Funzione di protezione durante la purificazione ciclo bloccato |
Dopo aver rilevato un'ostruzione nel sistema di circolazione, il sistema di controllo avvia allarmi e modifica in modo proattivo la velocità dell'aria per proteggere il motore. Inoltre, questa funzione ha la capacità di identificare problemi tra cui cicli di sistema bloccati, tubazioni inadeguate, ostruzioni nei controlli dei filtri dovute a polvere e vari altri problemi associati. |
