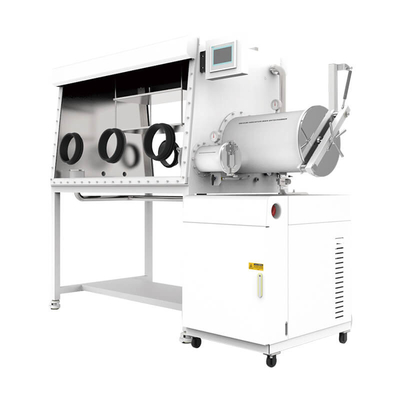

Cina Tencan Glove Box con sistema di depurazione GBP750S-3 per la rimozione dell'acqua e dell'ossigeno

Cina Tencan Glove Box con sistema di purificazione singolo per la rimozione dell'acqua e dell'ossigeno

Breve introduzione

Changsha Tencan Glove Box è un dispositivo che fornisce un ambiente senza acqua e senza ossigeno. L'attrezzatura è costituita principalmente da un corpo a vano portaoggetti, una camera di transizione, un sistema di rigenerazione di purificazione della circolazione, un sistema di controllo, un sistema di vuoto, un sistema di visualizzazione, ecc. Può anche essere integrato con attrezzature per la produzione di lampada speciali, attrezzatura laser, sistema di trasformazione a vuoto, sistema di trasformazione a basso livello, sistema di purificazione a bassa temperatura. ecc. Tencan Glove Box ha un aspetto bello ed elegante, uno stile distintivo, un lungo tempo di funzionamento continuo, un controllo stabile e affidabile, automatizzato, un funzionamento semplice e una facile manutenzione, che è fortemente affidabile dagli utenti.

Dopo anni di sviluppo, Changsha Tencan ha ottenuto risultati fruttuosi nella ricerca e nello sviluppo del prodotto, nella progettazione e nell'accumulo di una ricchezza di conoscenze. Ogni fase ha subito un'ispezione e test di qualità rigorosi, fornendo costantemente prodotti innovativi di alta qualità. Ci concentreremo sempre su standardizzazione, integrità, servizio, innovazione e altri aspetti, concentrandoci sulle esigenze dei clienti, trasformando la fiducia data dai clienti in motivazione aziendale e creando continuamente nuove esperienze innovative per i clienti.

Purification Glove Box è una sorta di attrezzatura da laboratorio che riempie la camera con gas inerte ad alta purezza, circola

e filtri O2, H2O, gas organici e altre sostanze. Si chiama anche vasca da vano portaoggetti, gas inerte

scatola di protezione, ecc. La funzione principale è rimuovere O2, H2O e gas organico. È ampiamente usato in ambienti ultra-puri senza O2, H2O e polvere, come batterie e materiali a ioni di litio, semiconduttori, super condensatori, lampade speciali, saldatura laser, brasatura, sintesi materiale, oled, mocvd, ecc., Ecc.

Principio di lavoro

Il gas di lavoro nel vano portaoggetti si trova tra la camera e la colonna di purificazione (H2O e

O2 adsorber) ed è chiuso circolato attraverso tubi, soffiatori di circolazione, ecc. Sotto il controllo e il monitoraggio di PLC. Quando il gas di lavoro circola attraverso la colonna di purificazione, l'umidità e l'ossigeno vengono adsorbiti e poi restituiti alla camera. Mentre il tempo di ciclo passa, il contenuto di H2O e O2 del gas di lavoro nella camera diminuirà gradualmente e alla fine raggiungerà l'indice inferiore a 1 ppm. La colonna di purificazione saturarà dopo un certo periodo di ciclo e può essere rigenerata e riutilizzata.

Applicazioni principali

Ricerca, sviluppo e produzione di chimica fisica di illuminazione e lampade speciali, ricerca e produzione di batterie agli ioni di litio, ricerca in metallo alcali, ricerca catalizzatore, saldatura laser e plasma, ricerca medica e bioingegneria, produzione di pacchetti e package di package, tecnologia di trasformazione di pacchetti ad alta temperatura industriale.

Caratteristiche principali

Indice:Acqua, ossigeno <0,1ppm

Tasso di perdita:≤0,001vol % h

La valvola del solenoide adotta il design modulare, che garantisce efficacemente la tenuta della scatola dei guanti ed è facile da sostituire.

Design unico della porta della cabina di transizione, leggera, facile da aprire e semplice da usare.

L'aspetto della scatola di guanti ha più design che possono soddisfare le esigenze di diversi utenti.

Touch screen:Facile da accedere a varie funzioni.

Circolazione:Circolazione del gas a circuito chiuso, senza petrolio e senza vuoto.

Rigenerazione:Controllo automatico.

Controllo della pressione dell'aria:Controllo automatico, la pressione dell'aria di lavoro può essere impostata all'interno di un intervallo di +/- 15 MBAR.

Pulizia della scatola:Controllo automatico, funzionamento facile da asciugatura, risparmio di gas e relativamente sicuri per i solventi operativi.

Interruttore del piede:La pressione dell'aria all'interno della scatola può essere regolata attraverso l'interruttore del piede.

Memo dati: Dati del sistema di registrazione automatica

Funzione di allarme:Ha le funzioni di rigenerazione, pressione circolante e allarme del prompt di funzionamento non valido.

Avere più brevetti di sigillatura.

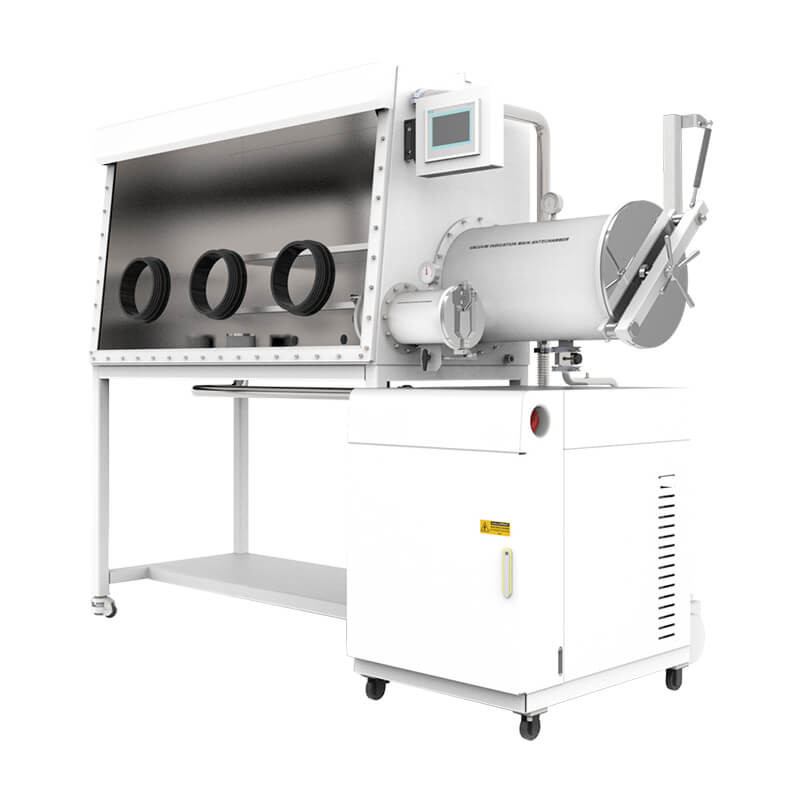

Box di guanti standard di laboratorio

1,Configurazione della scatola di guanti standard di laboratorio

1.1 Camera di valigietta

1.2 Antechamber principale

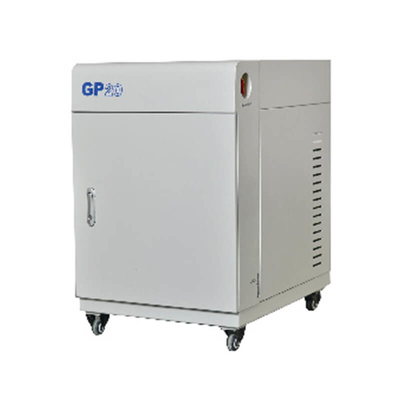

1.3 Sistema di purificazione del gas GP20

1.4 Mini Antechamber

2, scatola

2.1 Dimensione dello spazio della scatola: 1 8 0 0 mm (lunghezza) x 900 mm (altezza) x 750 mm (larghezza inferiore).

2.2 Apertura dei guanti: diametro 220mm, realizzato in materiale in lega di alluminio duro, resistente alla corrosione dell'atmosfera organica.

2.3 guanti: marchio americano, modello 8B1532, diametro dei guanti 8 pollici, spessore 0,4 mm, materiale di gomma butil, resistenza alla corrosione, resistenza all'invecchiamento e certa resistenza alla temperatura.

2.4 Finestra visualizzabile frontale: con una superficie operativa inclinata e una finestra anteriore temperata da 8mms-sicurezza da 8mmsabili, è resistente all'usura, resistente alla corrosione, e trasmittanza della luce e di una luce. L'anello di tenuta adotta un anello di sigillatura omega spesso 3/8 pollici.

2.5 Range di pressione della scatola: può mantenere una certa pressione positiva e negativa (-12 Mbar -12 Mbar) durante l'uso. Se supera una certa pressione, il sistema lo proteggerà automaticamente.

2.6 illuminazione: dotato di illuminazione anti-riflettente a risparmio energetico, la luce è morbida.

2.7 Alimentatore interno nella casella: 1 set di schede di cablaggio dell'alimentazione addesiva è pre-installata all'interno della scatola (alimentazione: tensione 220V-50Hz 1 fase, alimentazione10A).

2.8 Interfaccia di backup: la casella è dotata di più interfacce KF-40 standard per un facile accesso a liquidi, gas, segnali, ecc.

2.9 Scaffali: ci sono tre strati di ripiani all'interno della scatola.

2,10 BOX BASKET: include ruote, con un'altezza di 950 mm. Le caratteristiche dei levelle come livellamento, spostamento e fissaggio.

2.11 basso tasso di perdita: adottazione della tecnologia di tenuta brevettata, il tasso di perdita della scatola è inferiore a 0,001 vol%/h.

3, cabina di transizione

3.1 Forma: cilindrico (acciaio inossidabile 304), con collegamento alla flangia tra il vano grande compartimento e la scatola dei guanti.

3.2 Camera di transizione di grandi dimensioni: con un diametro di 360 mm e una lunghezza di 600 mm, adotta il controllo automatico della valvola per il processo di aspirazione e rifornimento; Il numero di cicli di aspirazione e rifornimento può essere impostato per eseguire automaticamente le operazioni di rifornimento, risparmiando i tempi di attesa dell'operazione.

3.3 Piccola cabina di transizione: con un diametro di 150 mm x 300 mm, la piccola cabina di transizione è controllata da una valvola manuale per l'estrazione e il rifornimento dell'aria.

3.4 Vesto del compartimento di transizione: il vasto compartimento di transizione è dotato di un vassoio di lucidatura liberabile ed esteso. Dotato di dischi scorrevoli mobili nel piccolo magazzino di transizione.

3,5 grado di vuoto: ≤ -0,1MPa (tutti con display a strisce sotto vuoto). L'indicatore di pressione è selezionato dalla wika tedesca.

4, Sistema di controllo della purificazione circolante

4.1 Sistema di controllo

4.1.1 Metodo: incluso autoconferenza, pow-off e caratteristiche di auto-inizio, con controllo della pressione e funzioni adattive. Controllo automatico, controllo del ciclo, protezione da password e controllo della camera del vuoto sono visualizzati su LCD. L'unità di controllo adotta il touchscreen Siemens PLC dalla Germania e il menu operativo può essere selezionato in cinese/inglese.

4.1.2 Controllo della pressione della scatola: la pressione della scatola può essere controllata all'interno di un determinato intervallo di pressione attraverso il touchscreen e il sistema bilancia automaticamente la pressione della scatola all'interno di questo intervallo.

4.1.3 Pedlo del piede: può controllare la pressione della scatola della scatola dei guanti in modo più accurato in qualsiasi momento, ottenere il funzionamento del pompaggio e del rifornimento dell'aria alla pressione della scatola e facilitare esperimenti più comodi per gli utenti.

4.2 Sistema di purificazione circolante

4.2.1 Controllo: controllo acqua e ossigeno entro <1ppm con una precisione di 0,01 ppm.

4.2.2 Dispositivo di regolazione: l'intero processo di regolazione del tocco PLC (evacuazione, purificazione, rigenerazione, riscaldamento) non richiede monitoraggio manuale.

4.2.3 Gas di lavoro: N2 o AR (circolazione del gas), con un requisito di purezza del 99,999%.

4.2.4 Ventole circolante: ventilatore a frequenza variabile ad alta velocità, portata regolabile di 0-100m3/h, controllata da microprocessori Siemens dalla Germania, ha installato un dispositivo di acciaio inossidabile insidea che ha subito test ad alta pressione ed è privo di perdite.

4.2.5 Colonna a doppia purificazione: ciascuna colonna contiene 5 chilogrammi di materiale di deossigenazione del catalizzatore di rame ad alta efficienza tedesco ad alta efficienza, in grado di rimuovere 65 litri di ossigeno, 5 chilogrammi di materiale per la rimozione dell'acqua di setaccio molecolare ad alta efficienza da UOP negli Stati Uniti, in grado di rimuovere 2,2 chilogrammi di acqua.

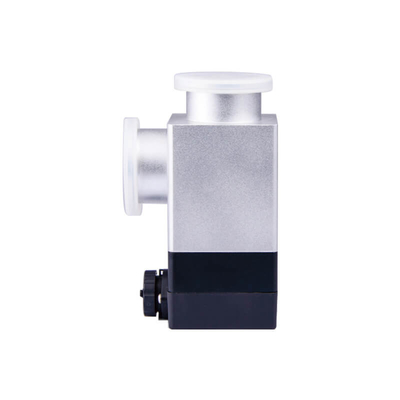

4.2.6 Blocco della valvola di purificazione: Burkert, Germania, valvola completamente automatica azionaria elettricamente, design modulare, manutenzione più concisa e conveniente.

4.2.7 Filtro: filtro ad alta efficienza con un filtro di apertura da 0,3 micron che è conforme agli standard HEPA.

4.3 Sistema di rigenerazione

4.3.1 Sistema di rigenerazione: utilizzato per purificare il sistema per il riutilizzo, attivarlo e ripristinare la capacità di adsorbimento; Per la rigenerazione è necessaria una bottiglia di gas misto di N2/H2 o AR/H2 2, in cui H2 rappresenta il 5-10%.

4.4 Sistema di visualizzazione

4.4.1 Sistema di visualizzazione: l'unità di controllo adotta il touchscreen Siemens PLC dalla Germania e il menu dell'interfaccia operativa può essere commutato tra cinese e inglese. L'interfaccia di visualizzazione è ricca di funzioni, facile da usare, facile da comprendere e supporta la funzione di esportazione dei dati.

5, pompa a vuoto

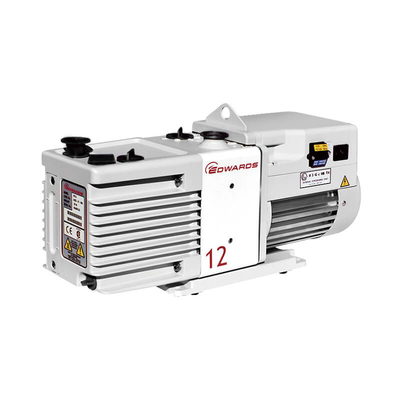

5.1 La pompa a vuoto adotta la pompa del vuoto Edwards RV12 dal Regno Unito, con una portata di 12 m ³/ h. E può essere controllato in modo indipendente in qualsiasi momento. Il tempo di spegnimento automatico della pompa del vuoto può essere impostato dal touchscreen, che è più ragionevole e riduce il consumo di energia non necessario.

6, Sistema di filtrazione solvente

Per prevenire l'influenza dei solventi organici sulla colonna di purificazione o sulla contaminazione incrociata dell'esperimento, la colonna di adsorbimento del solvente organico è integrata nell'esterno della scatola del guanto usando un sistema in serie, che può effettivamente rimuovere solventi volatili. Il mezzo è principalmente di alta qualità ed efficiente carbonio attivo, con una quantità di riempimento di 6 kg.

7, analizzatore d'acqua

7.1 (1 unità, British Michel) Range: 0-1000PPM, utilizzando componenti sensibili in allumina in ceramica. Questo analizzatore ha una buona stabilità, resistenza alla corrosione, ampia gamma di misurazioni e velocità di risposta rapida.

8, analizzatore di ossigeno

8.1 (1 unità, analizzatore elettrochimico AVCray dagli Stati Uniti) con un intervallo di 0-1000ppm, richiede l'uso di sensori elettrochimici a celle a combustibile, punti zero accurati e non è soggetto a deriva; Evitare situazioni in cui i sensori di zirconia sono soggetti a danni e rilevazione imprecisa in solventi organici, elettroliti e altri ambienti.

9, Specifichedel modello standard di purificazione guanto box
