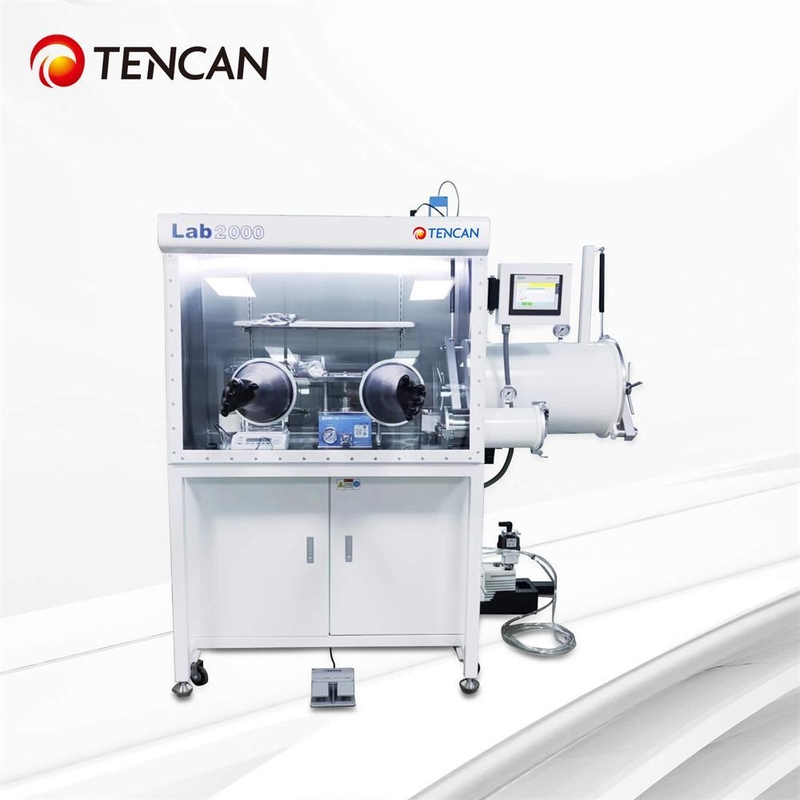

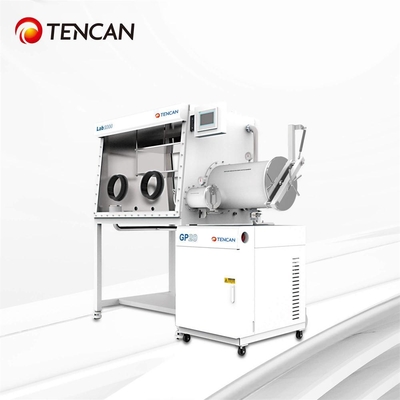

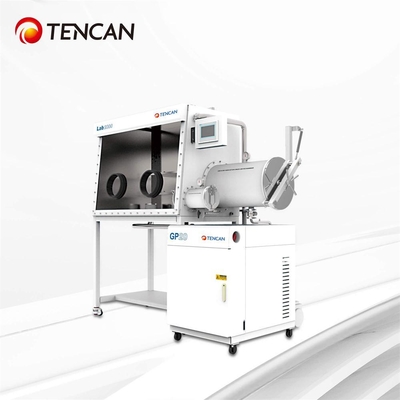

TENCAN GBP1000D-4 Glove Box di purificazione a doppia faccia 1200mm

Glove box di purificazione standard da laboratorio TENCAN GBP1000D-4 (1200) Postazioni di lavoro bifacciali

Breve introduzione

La Glove Box di purificazione Changsha Tencan è un dispositivo che fornisce un ambiente privo di acqua e ossigeno. L'apparecchiatura è composta principalmente da un corpo glove box, una camera di transizione, un sistema di rigenerazione della purificazione a circolazione, un sistema di controllo, un sistema di vuoto, un sistema di visualizzazione, ecc. Può anche essere integrata con apparecchiature speciali per la produzione di lampade, apparecchiature laser, apparecchiature per rivestimento sottovuoto, forno sottovuoto, sistema di visualizzazione acqua-ossigeno, sistema di filtrazione fumo e polvere, sistema di filtrazione solventi, sistema di purificazione solventi, sistema di purificazione gas, frigorifero a bassa temperatura, ecc. La glove box Tencan ha un aspetto bello ed elegante, uno stile distintivo, un lungo tempo di funzionamento continuo, stabile e affidabile, controllo automatizzato, funzionamento semplice e facile manutenzione, che è molto apprezzato dagli utenti.

Dopo anni di sviluppo, Changsha Tencan ha ottenuto risultati fruttuosi nella ricerca e sviluppo, nella progettazione e ha accumulato una vasta conoscenza. Ogni fase ha subito rigorosi controlli di qualità e test, fornendo costantemente prodotti innovativi di alta qualità. Ci concentreremo sempre su standardizzazione, integrità, servizio, innovazione e altri aspetti, concentrandoci sulle esigenze dei clienti, trasformando la fiducia data dai clienti in motivazione aziendale e creando continuamente nuove esperienze innovative per i clienti.

La Glove Box di purificazione è un tipo di apparecchiatura da laboratorio che riempie la camera con gas inerte ad alta purezza, fa circolare

e filtra O2, H2O, gas organici e altre sostanze. Viene anche chiamata glove box sottovuoto, scatola di protezione a gas inerte

ecc. La funzione principale è quella di rimuovere O2, H2O e gas organici. È ampiamente utilizzata in ambienti ultra-puri senza O2, H2O e polvere, come batterie agli ioni di litio e materiali, semiconduttori, supercondensatori, lampade speciali, saldatura laser, brasatura, sintesi di materiali, OLED, MOCVD, ecc., ma anche applicazioni biologiche, come la coltura di batteri anaerobici, la coltura di cellule ipossiche, ecc.

Principio di funzionamento

Il gas di lavoro nella glove box è tra la camera e la colonna di purificazione (H2O e

adsorbitore di O2), ed è chiuso in circolazione attraverso tubi, soffianti di circolazione, ecc. sotto il controllo e il monitoraggio del PLC. Quando il gas di lavoro circola attraverso la colonna di purificazione, la sua umidità e l'ossigeno vengono adsorbiti e poi restituiti alla camera. Con il passare del tempo di ciclo, il contenuto di H2O e O2 del gas di lavoro nella camera diminuirà gradualmente e alla fine raggiungerà l'indice inferiore a 1 ppm. La colonna di purificazione si saturerà dopo un certo periodo di ciclo e può essere rigenerata e riutilizzata.

Applicazioni principali

Ricerca di chimica fisica, sviluppo e produzione di illuminazione e lampade speciali, ricerca e produzione di batterie agli ioni di litio, ricerca sui metalli alcalini, ricerca sui catalizzatori, saldatura laser e al plasma, medicina e bioingegneria, produzione di farmaci e processi di confezionamento, industria dei semiconduttori, ricerca sulla chimica dei chelati, ricerca sulle polveri ceramiche, ricerca sulle polveri metalliche, tecnologia di lavorazione in scatola sottovuoto ad alta temperatura industriale.

Caratteristiche principali

Indice:Acqua, Ossigeno< 0.1PPM

Tasso di perdita: ≤0.001vol % h

La valvola solenoide adotta un design modulare, che garantisce efficacemente la tenuta della glove box ed è facile da sostituire.

Design unico della porta della cabina di transizione, leggera, facile da aprire e semplice da usare.

L'aspetto della glove box ha molteplici design che possono soddisfare le esigenze di diversi utenti.

Touch screen: Facile accesso a varie funzioni.

Circolazione:Circolazione del gas a circuito chiuso, senza olio e senza vuoto.

Rigenerazione: Controllo automatico.

Controllo della pressione dell'aria: controllo automatico, la pressione dell'aria di lavoro può essere impostata entro un intervallo di +/-15 mbar.

Pulizia della scatola: controllo automatico, facile da asciugare, risparmio di gas e relativamente sicuro per l'utilizzo di solventi.

Interruttore a pedale: La pressione dell'aria all'interno della scatola può essere regolata tramite l'interruttore a pedale.

Memo dati: Sistema di registrazione automatica dei dati

Funzione di allarme: Ha le funzioni di rigenerazione, pressione di circolazione e allarme di richiesta di funzionamento non valido.

Possiede molteplici brevetti di tenuta.

Glove Box Standard da Laboratorio

1,Configurazione della Glove Box Standard da Laboratorio

1.1 Corpo della glove box

1.2 Camera principale

1.3 Sistema di purificazione del gas GP20

1.4 Mini camera

2,Scatola

2.1 Dimensioni dello spazio della scatola: 1 2 0 0 mm (lunghezza) x 900 mm (altezza) x 750 mm (larghezza inferiore).

2.2 Apertura guanto: diametro 220 mm, realizzata in materiale di lega di alluminio duro, resistente alla corrosione da atmosfera organica.

2.3 Guanti: marchio americano, modello 8B1532, diametro guanto 8 pollici, spessore 0,4 mm, materiale in gomma butilica, resistenza alla corrosione, resistenza all'invecchiamento e una certa resistenza alle alte temperature.

2.4 Finestra anteriore visibile: con una superficie operativa inclinata e una finestra anteriore in vetro temperato di sicurezza da 8 mm rimovibile, è resistente all'usura, alla corrosione e ha una buona trasmissione della luce. L'anello di tenuta adotta un anello di tenuta OMEGA spesso 3/8 di pollice.

2.5 Intervallo di pressione della scatola: può mantenere una certa pressione positiva e negativa (-12 mbar -12 mbar) durante l'uso. Se supera una certa pressione, il sistema lo proteggerà automaticamente.

2.6  Illuminazione: dotata di illuminazione a risparmio energetico antiriflesso, la luce è soffusa.

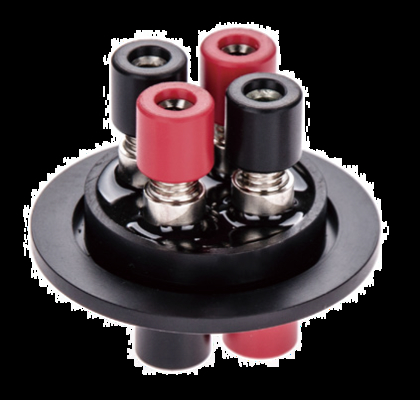

2.7 Alimentazione interna nella scatola: 1 set di scheda di cablaggio dell'alimentazione riempita di adesivo è preinstallata all'interno della scatola (alimentazione: tensione 220 V-50 Hz 1 fase, alimentazione 10 A).

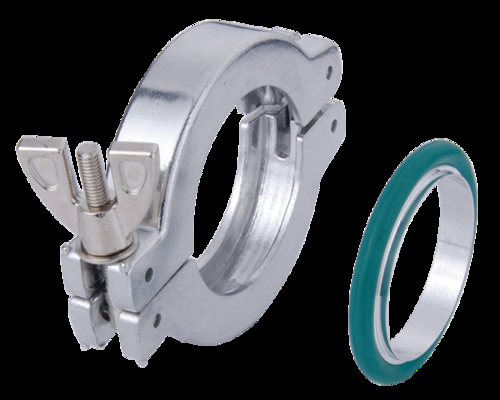

2.8 Interfaccia di backup: la scatola è dotata di più interfacce standard KF-40 per un facile accesso a liquidi, gas, segnali, ecc.

2.9 Ripiani: ci sono tre strati di ripiani all'interno della scatola.

2.10 Staffa della scatola: include ruote, con un'altezza di 950 mm. Le ruote hanno funzioni come livellamento, spostamento e fissaggio.

2.11 Basso tasso di perdita: adottando la tecnologia di tenuta brevettata, il tasso di perdita della scatola è inferiore a 0,001 Vol%/h.

3,Camera di transizione

3.1 Forma: cilindrica (acciaio inossidabile 304), con collegamento a flangia tra il vano grande e la glove box.

3.2 Camera di transizione grande: con un diametro di 360 mm e una lunghezza di 600 mm, adotta il controllo automatico della valvola per il processo di aspirazione e rabbocco; Il numero di cicli di aspirazione e rabbocco può essere impostato per eseguire automaticamente le operazioni di aspirazione e rabbocco, risparmiando tempo di attesa per l'operazione.

3.3 Cabina di transizione piccola: con un diametro di 150 mm x 300 mm, la cabina di transizione piccola è controllata da una valvola manuale per l'estrazione e il rabbocco dell'aria.

3.4 Vassoio del vano di transizione: il vano di transizione grande è dotato di un vassoio di lucidatura esteso e liberamente mobile. Dotato di dischi scorrevoli mobili nel piccolo magazzino di transizione.

3.5 Grado di vuoto: ≤ -0,1 MPa (tutti con display a striscia sottovuoto). Il manometro è selezionato dalla Wika tedesca.

4,Sistema di controllo della purificazione a circolazione

4.1 Sistema di controllo

4.1.1 Metodo: include autodiagnosi, caratteristiche di spegnimento e avvio automatico, con controllo della pressione e funzioni adattive. Il controllo automatico, il controllo del ciclo, la protezione tramite password e il controllo della camera a vuoto vengono visualizzati sul display LCD. L'unità di controllo adotta il touch screen Siemens PLC dalla Germania e il menu operativo può essere selezionato in cinese/inglese.

4.1.2 Controllo della pressione della scatola: la pressione della scatola può essere controllata entro un determinato intervallo di pressione tramite il touch screen e il sistema bilancia automaticamente la pressione della scatola all'interno di questo intervallo.

4.1.3 Pedale: può controllare la pressione della scatola della glove box in modo più accurato in qualsiasi momento, ottenere il funzionamento del pompaggio e del rabbocco dell'aria alla pressione della scatola e facilitare esperimenti più confortevoli per gli utenti.

4.2 Sistema di purificazione a circolazione

4.2.1 Controllo: controllare l'acqua e l'ossigeno entro<1 ppm con una precisione di 0,01 ppm.

4.2.2 Dispositivo di regolazione: l'intero processo di regolazione touch PLC (evacuazione, purificazione, rigenerazione, riscaldamento) non richiede il monitoraggio manuale.

4.2.3 Gas di lavoro: N2 o Ar (circolazione del gas), con un requisito di purezza del 99,999%.

4.2.4 Ventola di circolazione: ventola a frequenza variabile ad alta velocità, portata regolabile di 0-100 m3/h, controllata da microprocessori Siemens dalla Germania, installata all'interno di un dispositivo in acciaio inossidabile che ha subito test ad alta pressione ed è privo di perdite.

4.2.5 Doppia colonna di purificazione: ogni colonna contiene 5 chilogrammi di materiale di deossigenazione del catalizzatore di rame ad alta efficienza BASF tedesco, in grado di rimuovere 65 litri di ossigeno, 5 chilogrammi di materiale di rimozione dell'acqua a setaccio molecolare ad alta efficienza da UOP negli Stati Uniti, in grado di rimuovere 2,2 chilogrammi di acqua.

4.2.6 Blocco valvole di purificazione: Burkert, Germania, valvola a comando elettrico completamente automatica, design modulare, più conciso e manutenzione conveniente.

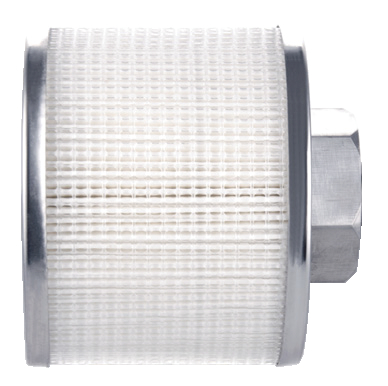

4.2.7 Filtro: filtro ad alta efficienza con un'apertura di 0,3 micron che è conforme agli standard HEPA.

4.3 Sistema di rigenerazione

4.3.1 Sistema di rigenerazione: utilizzato per purificare il sistema per il riutilizzo, attivarlo e ripristinare la capacità di adsorbimento; Per la rigenerazione è necessaria una bombola di gas misto di N2/H2 o Ar/H2 2, dove H2 rappresenta il 5-10%.

4.4 Sistema di visualizzazione

4.4.1 Sistema di visualizzazione: l'unità di controllo adotta il touch screen Siemens PLC dalla Germania e il menu dell'interfaccia operativa può essere commutato tra cinese e inglese. L'interfaccia di visualizzazione è ricca di funzioni, facile da usare, facile da capire e supporta la funzione di esportazione dei dati.

5,Pompa per vuoto

5.1 La pompa per vuoto adotta la pompa per vuoto Edwards RV12 del Regno Unito, con una portata di 12 m ³/ h. E può essere controllata indipendentemente in qualsiasi momento. Il tempo di spegnimento automatico della pompa per vuoto può essere impostato tramite il touch screen, il che è più ragionevole e riduce il consumo di energia non necessario.

6,Sistema di filtrazione dei solventi

Per evitare l'influenza dei solventi organici sulla colonna di purificazione o la contaminazione incrociata dell'esperimento, la colonna di adsorbimento dei solventi organici è integrata all'esterno della glove box utilizzando un sistema in serie, che può rimuovere efficacemente i solventi volatili. Il mezzo è principalmente carbone attivo di alta qualità ed efficiente, con una quantità di riempimento di 6 KG.

7,Analizzatore d'acqua

7.1 (1 unità, British Michel) Intervallo: 0-1000 ppm, utilizzando componenti sensibili in allumina ceramica. Questo analizzatore ha una buona stabilità, resistenza alla corrosione, ampio intervallo di misurazione e velocità di risposta rapida.

8,Analizzatore di ossigeno

8.1 (1 unità, analizzatore elettrochimico AVCRAY degli Stati Uniti) con un intervallo di 0-1000 ppm, richiede l'uso di sensori a celle a combustibile elettrochimiche, punti zero accurati e non è soggetto a deriva; Evitando situazioni in cui i sensori in zirconia sono soggetti a danni e rilevamento impreciso in solventi organici, elettroliti e altri ambienti.

9,Specifiche del modello standard di Glove Box di purificazione
