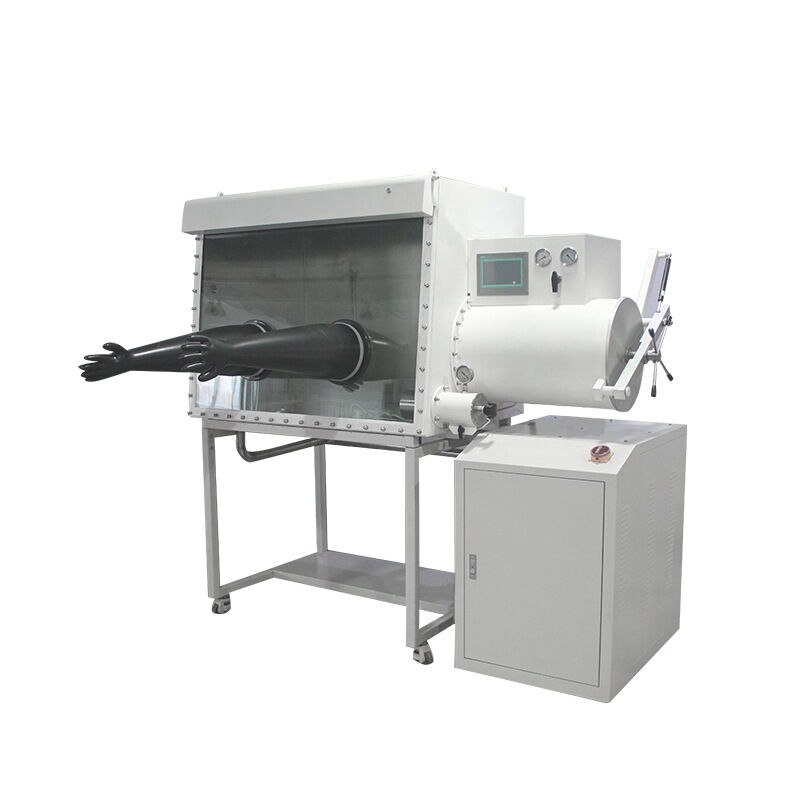

Purificazione standard da laboratorio GBP1000D-4 Vano portaoggetti per gas inerte 1200 con posizioni di lavoro su due lati di Changsha Tencan

Panoramica del prodotto

La scatola per guanti per purificazione di Changsha Tencan crea un'atmosfera di lavoro altamente controllata con livelli minimi di umidità e ossigeno, rendendola adatta alla manipolazione di materiali sensibili all'aria. Il sistema integra una camera principale sigillata, un'anticamera, un modulo di purificazione del gas, un pannello di controllo digitale, componenti per il vuoto e un sistema di monitoraggio in tempo reale. Può anche essere configurato per funzionare insieme ad apparecchiature ausiliarie di laboratorio come sistemi laser, unità di deposizione sotto vuoto, camere di essiccazione, analizzatori ambientali e moduli di trattamento degli scarichi per fumi e sostanze volatili.

Progettati con un layout intuitivo e un design industriale moderno, i vani portaoggetti Tencan offrono prestazioni stabili di lunga durata. Il funzionamento automatizzato, la manutenzione semplificata e la funzionalità affidabile li rendono una soluzione affidabile sia per la ricerca scientifica che per i flussi di lavoro di produzione.

Sviluppo tecnico

Con continui investimenti in ricerca e sviluppo, Changsha Tencan ha costruito solidi punti di forza nella progettazione ingegneristica e nel progresso tecnologico. Ogni fase del ciclo di produzione è sottoposta a severi controlli di qualità per garantire una produzione costante di prodotti di alto livello e di precisione. Sostenendo processi standardizzati e principi incentrati sul cliente, convertiamo il feedback degli utenti in ottimizzazione continua, fornendo continuamente sistemi di guantiere migliorati che si adattano alle mutevoli esigenze dei laboratori e degli ambienti industriali.

Scatola per guanti di purificazione

Una Purification Glove Box è un sistema di laboratorio specializzato progettato per mantenere un ambiente ultra pulito, privo di ossigeno e privo di umidità facendo circolare continuamente gas inerte di elevata purezza attraverso la camera sigillata. Spesso definita scatola portaoggetti ad atmosfera inerte o postazione di lavoro per la protezione dai gas, rimuove efficacemente O₂, H₂O e contaminanti organici. Questa attrezzatura è essenziale in aree di ricerca che richiedono condizioni rigorosamente controllate, come lo sviluppo di batterie al litio, l'ingegneria dei materiali avanzati, la fabbricazione di semiconduttori, gli studi sui supercondensatori, l'illuminazione di precisione, le tecnologie di saldatura, i processi OLED e MOCVD. È applicabile anche nelle scienze biologiche, compresa la coltivazione microbica anaerobica e la coltura cellulare a basso contenuto di ossigeno.

Principio di funzionamento

Il vano portaoggetti utilizza un circuito di circolazione del gas completamente sigillato che collega la camera principale con la colonna di purificazione riempita con adsorbenti ad alta efficienza per la rimozione di umidità e ossigeno. Sotto la supervisione del PLC, il sistema guida il gas di lavoro attraverso tubazioni e ventilatori di circolazione per farlo passare ripetutamente attraverso il materiale di purificazione. Ad ogni ciclo, le impurità vengono intrappolate e il gas purificato rientra nella camera. Nel corso del tempo, i livelli interni di H₂O e O₂ scendono al di sotto di 1 ppm. Quando il materiale di purificazione si satura dopo un uso prolungato, può essere rigenerato per ripristinare le massime prestazioni e continuare il funzionamento a lungo termine.

Principali applicazioni

• Esperimenti fisici e chimici fondamentali

• Produzione e ricerca di illuminazione specialistica

• Prototipazione e produzione di batterie al litio

• Studi su metalli alcalini e altamente reattivi

• Sviluppo del catalizzatore

• Tecnologie di saldatura di precisione (laser, plasma, brasatura)

• Ricerca di ingegneria medica e biologica

• Packaging e formulazione farmaceutica

• Processi di produzione dei semiconduttori

• Chimica di chelazione

• Indagine su polveri ceramiche e metalliche

• Processi industriali che richiedono condizioni di vuoto ad alta temperatura

  Specifiche e caratteristiche tecniche

• Controllo dell'atmosfera:Raggiunge livelli estremamente bassi di ossigeno e umidità (<0,1 ppm)

• Struttura a tenuta stagna:Tasso di perdita complessivo ≤0,001% volume/ora

• Configurazione della valvola:Sistema di elettrovalvole modulare per una tenuta affidabile e una facile manutenzione

• Sistema di trasferimento:Porta dell'anticamera leggera e dal funzionamento regolare per un caricamento efficiente del materiale

• Varianti esterne:Molteplici opzioni di guscio e aspetto adatte a diversi stili di laboratorio

• Interfaccia utente:Pannello di controllo touchscreen semplice e intuitivo

• Circolazione del gas:Sistema a circuito chiuso senza olio e senza vuoto per un funzionamento stabile

• Rigenerazione:Ciclo di rigenerazione completamente automatizzato per i materiali di depurazione

• Controllo della pressione:Bilanciamento automatico della pressione con campo di lavoro regolabile di ±15 mbar

• Spurgo della camera:Spurgo automatico rapido per un'asciugatura rapida e una ventilazione sicura per i solventi

• Pedale:Comoda regolazione della pressione interna a mani libere

• Registrazione dei dati:Registrazione e conservazione continua dei dati del sistema

• Meccanismi di allarme:Monitoraggio completo e avvisi per pressione, rigenerazione e anomalie operative

• Tecnologia di tenuta:Struttura sigillante brevettata multistrato per una stabilità duratura

  Vantaggi principali

• Controllo ambientale ad alta precisione per la movimentazione di materiali sensibili

• La struttura modulare migliora l'affidabilità del sistema e la comodità di manutenzione

• L'automazione intelligente riduce il carico di lavoro manuale e semplifica il funzionamento

• Architettura del sistema configurabile per soddisfare le esigenze applicative specializzate

• Il design di tenuta proprietario garantisce prestazioni ermetiche a lungo termine

Vano portaoggetti standard da laboratorio

1,Configurazione della scatola a guanti standard da laboratorio

1.1 Camera del vano portaoggetti

1.2 Anticamera principale

1.3 Sistema di purificazione del gas GP20

1.4 Mini anticamera

2. Camera Principale

2.1 Dimensioni interne
Spazio di lavoro utilizzabile:1200 mm (L) × 900 mm (A) × 750 mm (L fondo).

2.2 Porte dei guanti
DueØ220 mmanelli per guanti realizzati in lega di alluminio dura resistente alla corrosione, adatti per ambienti di lavorazione organica.

2.3 Guanti
Importatoguanti di gomma butilica, modello8B1532(U.S.A).
Diametro8 pollici, spessore0,4 mm, offrendo un'eccellente resistenza agli agenti chimici, all'invecchiamento e al calore moderato.

2.4 Finestra di osservazione
Pannello operativo inclinato in avanti conVetro di sicurezza temperato staccabile da 8 mm.
Altamente trasparente, resistente all'abrasione e alla corrosione.
Sigillato con aGuarnizione OMEGA da 3/8"..

2.5 Intervallo della pressione operativa
Mantiene stabile la pressione positiva o negativada –12 mbar a +12 mbar.
La protezione automatica si attiva se la pressione supera l'intervallo di sicurezza.

2.6 Illuminazione
Illuminazione antiriflesso integrata a risparmio energetico con illuminazione morbida e confortevole.

2.7 Alimentazione interna
Scheda di interfaccia di alimentazione sigillata preinstallata.
Ingresso:CA 220 V, 50 Hz, monofase, 10 A.

2.8 Porte di servizio
MoltepliciInterfacce universali KF-40per collegamenti di gas, liquidi e segnali.

2.9 Scaffalature
Tre ripiani interni regolabili in dotazione.

2.10 Telaio di supporto
Altezza del supporto del mobile950 mmcon ruote piroettanti che consentono il livellamento, la mobilità e il bloccaggio.

2.11 Prestazioni ermetiche
Struttura di tenuta proprietaria che garantisce un tasso di perdita di<0,001 vol%/ora.

3. Camere di trasferimento

3.1 Struttura
Costruzione cilindrica in acciaio inossidabile 304 con collegamenti flangiati.

3.2 Grande anticamera
Diametro360 mm, lunghezza600 mm.
Dispone di funzionamento automatico della valvola per cicli di vuoto/spurgo.
I cicli programmabili riducono al minimo i tempi di attesa dell'operatore.

3.3 Piccola anticamera
Diametro150 mm, lunghezza300 mm, controllato manualmente per l'estrazione e il riempimento dell'aria.

3.4 Vassoi interni
Camera grande: vassoio scorrevole lucido con movimento estensibile.
Camera piccola: piattaforma scorrevole mobile inclusa.

3.5 Livello di vuoto
Raggiunge≤ –0,1 MPa, dotato di tedescoWIKAvacuometro.

4. Sistema di controllo della circolazione e della purificazione

4.1 Sistema di controllo

4.1.1 Funzionamento e interfaccia
Dispone di autodiagnosi, riavvio automatico, regolazione intelligente della pressione e controllo adattivo.
Tutte le funzioni, inclusa la circolazione, il vuoto e la rigenerazione, sono gestite tramiteTouchscreen del PLC(Commutabile cinese/inglese).

4.1.2 Gestione della pressione
Pressione controllata da touchscreen con bilanciamento automatico entro limiti prestabiliti.

4.1.3 Pedale
Consente regolazioni precise della pressione durante gli esperimenti senza interrompere il lavoro.

4.2 Circolazione di purificazione

4.2.1 Precisione dell'atmosfera
Mantiene<1 ppmH₂O e O₂, con0,01 ppmprecisione di rilevamento.

4.2.2 Controllo automatizzato
Evacuazione, circolazione, riscaldamento e rigenerazione gestiti da PLC: non è necessaria alcuna supervisione manuale.

4.2.3 Gas di lavoro
Azoto o argon (Purezza 99,999%.necessario).

4.2.4 Ventilatore di circolazione
Ventilatore ad alta velocità a frequenza variabile (0–100 m³/ora), racchiuso in un alloggiamento inossidabile testato a pressione.

4.2.5 Colonne di purificazione doppie
Ogni colonna contiene:

• Catalizzatore BASF a base di Cu da 5 kg(deossigenazione, rimuove 65 L O₂)

• Setaccio molecolare UOP da 5 kg(rimuove 2,2 kg H₂O)

4.2.6 Blocco valvola di purificazione
tedescoBurkertsistema di valvole elettriche modulari completamente automatico.

4.2.7 Filtrazione
Grado HEPA0,3 μmfiltro ad alta efficienza.

4.3 Sistema di rigenerazione

UsiN₂/H₂ o Ar/H₂ (5–10% H₂)miscela per una rigenerazione completa, ripristinando la capacità di adsorbimento.

4.4 Visualizzazione e monitoraggio

Touchscreen del PLCcon interfaccia multilingue, menu intuitivi esupporto per l'esportazione dei dati.

5. Pompa a vuoto

Regno UnitoEdwardsRV12pompa, velocità di pompaggio 12 m³/h.
Spegnimento commutabile e programmabile in modo indipendente tramite touchscreen per ridurre il consumo energetico.

6. Unità di filtraggio del solvente

Il modulo esterno di assorbimento dei solventi previene la contaminazione della colonna di purificazione.
ContieneCarbone attivo da 6 kgper la rimozione di sostanze organiche volatili.

7. Analizzatore di umidità

britannicoAnalizzatore di Michell, allineare0–1000 ppm, elemento sensibile in allumina ceramica.
Risposta rapida, resistente alla corrosione, ampio campo di rilevamento.

8. Analizzatore di ossigeno

NOIAnalizzatore elettrochimico AVCRAY, allineare0–1000 ppm.
Il sensore elettrochimico evita i problemi di instabilità dei sensori all'ossido di zirconio in ambienti solventi.

9,Specifichedel modello standard di scatola per guanti di purificazione
