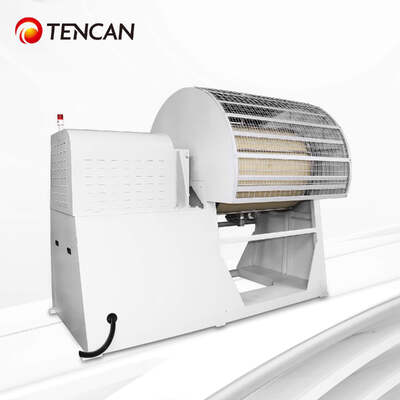

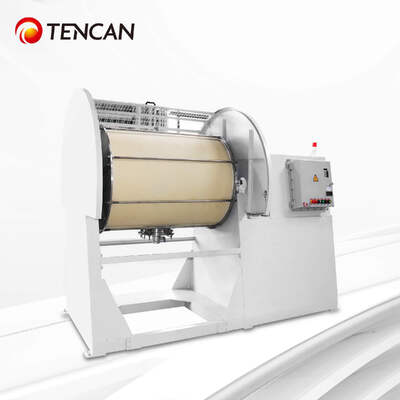

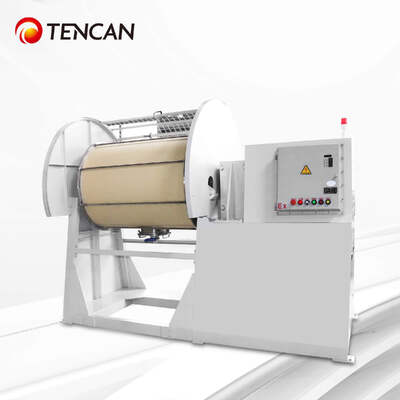

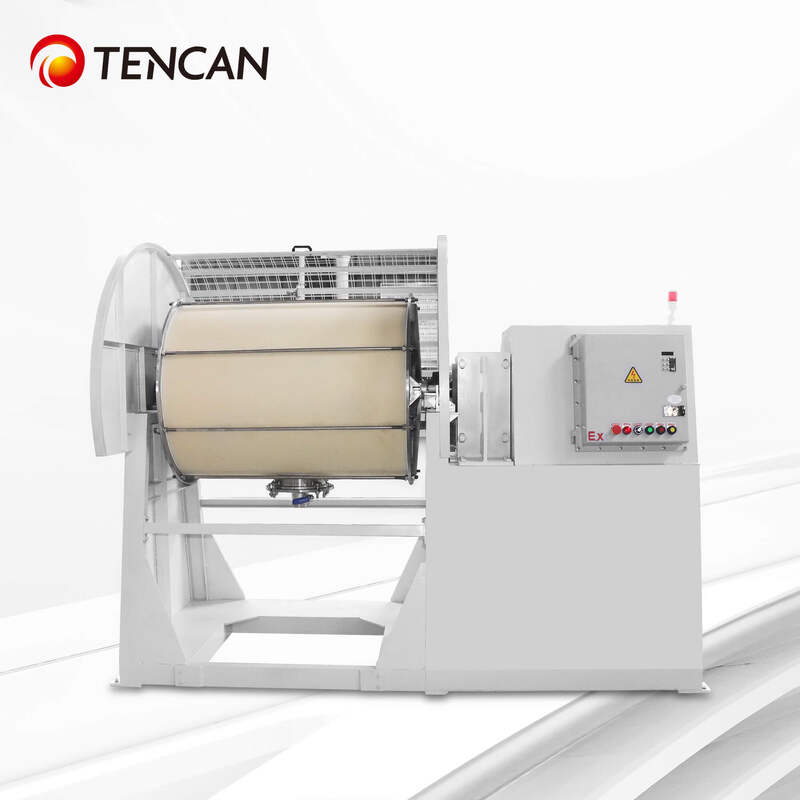

Fabbricazione a sfere di nylon puro

Industria e campo di applicaziones:

Zero contaminazione da metalli,il migliorescelta per la macinazione ad alta purezza.Il mulino a sfere di nylon puro è sPecIIl barile di macinazione in nylon puro, progettato per la macinazione e la miscelazione di materiali di alta purezza, previene efficacemente la contaminazione da ioni metallici.che lo rende adatto ad applicazioni ad alta pulizia come i nuovi materiali dielettronica, chip con una lunghezza massima non superiore a 50 mm,e le industrie come, alimenti e sostanze chimiche finiIindustriali.

Specificità30 ~1000L

Capacità di carico: 10,5~350L per lotto

Dimensione delle particelle di scarico:La dimensione delle particelle più piccole raggiunge0.1μm

1.Caratteristiche del mulino a sfere di nylon puro

1.1Zero contaminazione da metalli,il migliorescelta per la macinazione ad alta purezza

Pdi polietileneRotoliil mulino a sfere è progettato appositamente per la macinazione, la frantumazione, la miscelazione e la dispersione di materiali di alta purezza.che può efficacemente evitare l'inquinamento da ioni di ferro e metalli pesanti che può essere generato dai tradizionali secchi di macinazione dei metalli, e contribuiscono a garantire la purezza dei materiali.

Questa apparecchiatura ha caratteristiche di resistenza all'usura, resistenza alla corrosione, basso rumore e basse vibrazioni, funzionamento stabile e facile manutenzione, e - Sì.è adatto a settori con elevati requisiti di pulizia, come i materiali elettronici, patatine e semiconduttorii materiali,materie prime, additivi alimentari, sostanze chimiche fini, pigmenti di alta gamma e ricerca e sviluppo di nuovi materiali.

2.Perché scegliere un secchione di nylon puro per la macinazione ad alta purezza?

Metalli tradizionaliRotolii mulini a sfere possono avere i seguenti problemiintrasformazione di materiali di alta purezza:

2.1 Rischio di inquinamento da metalli

I secchi tradizionali per la macinazione dei metalli possono precipitare ioni di ferro o altre impurità metalliche durante la macinazione a lungo termine, che influenzano la purezza del materiale e la qualità del prodotto finale.

2.2Insufficiente resistenza alla corrosione

In condizioni acide, alcaline o speciali di sostanze chimiche, i barili metallici ordinari possono corrodersi, il che non solo incide sulla loro durata di vita, ma può anche causare inquinamento secondario dei materiali.

2.3Eccessivo rumore e vibrazioni

Le botti metalliche sono soggette a produrre sensibili suoni e vibrazioni di collisione durante il funzionamento, che possono influenzare la stabilità del funzionamento continuo dell'apparecchiatura e l'esperienza operativa in loco.

2.4La pulizia e il cambio dei materiali sono piuttosto fastidiosi.

Residui di materiali di barili metallicisono difficili da pulitoin modo approfondito e può verificarsi una contaminazione incrociata quando si sostituiscono materiali diversi,cheAumentoe carico di lavoro inpulizia e manutenzione.

Il nylon puroRotoliIl mulino a sfere adotta secchi di macinazione non metallici, che possono ridurre efficacemente il rischio di metalloContaminazione, incontrando anche ilRequisitoL'impianto è dotato di un elevato livello di resistenza all'usura, resistenza alla corrosione, funzionamento a basso rumore e facile pulizia e manutenzione.È più adatto per la produzione e la ricerca e lo sviluppo di materiali ad alta purezza e di alta purezza.

3.Principali vantaggi del mulino a sfere di nylon puro

3.1Contaminazione metallica zero

di larghezza superiore a 50 mmnon hannomateriali metallici a contatto conmacinazionematerialidirettamente, che possono ridurre efficacemente la precipitazione di ioni di ferro e impurità di metalli pesanti.

3.2H- Sì.WorecchioResistenza

Il materiale in nylon ha una buona resistenza all'usura e può resistere all'attrito e all'impatto generati dalla rullificazione a lungo termine, il che aiuta a prolungare la vita utile del secchio di rullizione.

3.3Buona resistenza alla corrosione

Fabbricazione a partire da fibre sintetichesecchio di macinaturaadattarsisL'intervallo specifico di concentrazioni del medio è basato su una variabile gamma di condizioni di lavoro per l'acido, l'alcol e i media lubrificanti.corrosionela resistenza deve essere confermata sulla base della composizione del materiale, della temperatura e della qualità del nylon.

3.4 Funzionamento a basso rumore e vibrazioni

Il materiale di nylon ha determinate caratteristiche di tamponamento e di assorbimento delle vibrazioni, che possono ridurre il rumore generato dalla collisione tra il mezzo di macinazione e la canna,rendere l'attrezzatura più fluida.

3.5 Produzione pulita elevata

Nylon gsecchio di scorticamentoèfacile da pulire e mantenere, riducendo i residui di materiale e la contaminazione incrociata tra i diversi lotti di materiali, riducendo il tempo di sostituzione e pulizia del materiale.

3.6 Funzionamento flessibile

Il mulino a sfere di nylon puro può essere dotato di un regolatore di velocità variabile di frequenza o di un regolatore di velocità fisso in base alle esigenze dell'utente finale.

3.7 Configurazione di sicurezza scalabile

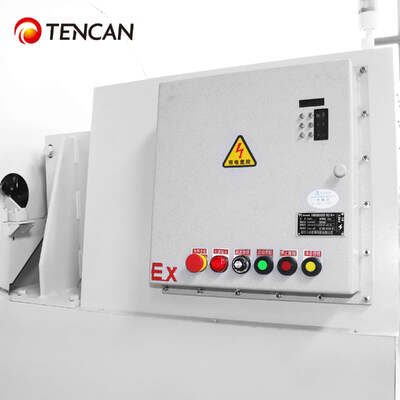

Per le condizioni di lavoro con materiali infiammabili, esplosivi o speciali, controllo elettrico a prova di esplosione, coperture protettive e corrispondenti controlli di sicurezzaOlutionL'impostazione dilavorandoambiente.

3.8 ScalabileAestromaticiDcarico

Il sistema opzionale di scarico automatico e di separazione del materiale a sfera può essere utilizzato per ridurre il funzionamento manuale e migliorare l'efficienza della produzione di scarico e di lotti.

4.Lo stato completo dell'applicazione del nylon puroRotoliper la lavorazione di materiali semiconduttori- ecippa materiali.

4.1Punto centrale dell'industriasIl requisito ultimosper la pulizia di macinazione di materiali semiconduttori

4.1.1I materiali in polvere / liquido liquido nella catena industriale dei chip sono severamente vietati dalle impurità metalliche come Fe, Cr, Ni, Cu, ecc. I metalli in traccia (livello in ppp) possono danneggiare direttamente l'isolamento,dielettrico, indicatori di rottura, corrente di fuga e rendimento di sinterizzazione dei dispositivi semiconduttori.

4.1.2Il cilindro tradizionale in acciaio inossidabile/ghisa: l'attrito e l'usura producono spalle metalliche e le impurità sono inclini a superare lo standard.

4.1.3Cilindro ceramico circonico/corondino: senza inquinamento metallico, ma con una durezza estremamente elevata, è molto facile schiacciare la polvere morbida del precursore e danneggiare la morfologia del cristallo durante la macinazione,e il loro costo è molto alto, e sono facili da spaccare in caso di collisione;

4.1.3 Barili di plastica integrati in nylon puro: l'interobarile di macinaturanon ha contatto con i metalli, una bassa resistenza a tampone e una bassa precipitazione di metalli,E'cosi '.adatti per la dispersione, la miscelazione e la macinazione fine di polveri e liquidi di alta purezza di durezza media o bassaeÈ utilizzato principalmente per la ricerca e lo sviluppo di linee di produzione pulite su piccola scala, su scala pilota e su piccoli lotti.

4.2Vantaggi dell'adattamento del nucleo del tamburo in nylon puro (esclusi domanda discenari di semiconduttori)

4.2.1Inquinamento metallico zero, soddisfacendo il controllo di purezza dei chip a livello ppb

Adottare il nylon MC di alta purezza oPA66 m integratobarile di invecchiamento, senzaqualsiasirivestimento metallico, giunzioni metalliche o strato di legame in acciaio inossidabile, il materiale entra in contatto solo con nylon e supporti di macinazione non metallici (palle di zirconia,le sfere di allumina di alta purezza) durante tutto il processo, bloccando completamente l'introduzione di ioni di ferro, cromo e nichel.

Confrontoconcilindro in acciaio inossidabile: dopo macinazione da mulino a sfere di nylon puro, le impurità di Fe nella polvere possono essere ridotte di 100-1000 volte, rendendola una combinazione perfetta per polveri di supporto per fotolitografia, ceramiche incapsulate e alte - Precursori di purità.

4.2.2 tampone a bassa durezza per proteggere la struttura cristallina naturale dei semi -polvere di conduttori

Io... Il nylon ha una durezza Shore D di 75-80, molto inferiore a quella della zirconia e del corindone.barile di macinaturasi ruota, forma un tampone elastico per la polvere e le sfere di rottura.

Io... Evitare un'eccessiva frammentazione e difetti di reticolo dei precursori dei soft chip.Riduzione dell'agglomeramento duro irreversibile delle polveri ultrafine.

Io... Adatto a materiali quali polvere dielettrica MLCC, ceramiche piezoelettriche e polvere di lucidatura di allumina di alta purezza sensibili alla sfericizzazione delle particelle e alla distribuzione delle dimensioni delle particelle.

4.2.3 Resistenza ai solventi e compatibilità della tecnologia di processo umido dei semiconduttori

Io... Resistente all'etanolo, all'isopropanolo, ai solventi per litografia alcolica, all'acqua deionizzata e ai disperdenti organici deboli.

Io... Adattarsi al principale processo di dispersione della fresatura a sfera bagnata nell'industria dei frangenti.

Io... Flancia di nylon sigillata piùanello di tenuta in fluoro, nessuna perdita di liquame, nessuna contaminazione incrociata da polvere esterna.

4.2.4 Bassi residui, facili da pulire, adatti a passare da una categoria a un'altra di materiali semiconduttori.

La parete interna del cilindro è liscia e priva di pori e angoli morti.riducendo notevolmente il rischio di contaminazione incrociata tra i diversi lotti di polvere bersaglio, polvere di materiale ceramico e pasta di argento conduttiva. alternatamentein laboratori di ricerca e sviluppo.

4.2.5 Risparmio energetico, basso rumore, leggero e adatto a laboratori puliti

Il nylon ha una densità di soli 1,15 g/cm3, che è più del 60% più leggero delle bombole in ceramica/metallo dello stesso volume e riduce il consumo complessivo di energia del 15% al 20%;non è necessario un'isolazione acustica, adatto per ambienti di laboratorio puliti di grado semiconduttore 1000/10000.

5.Tabella dei parametri tecnici per il mulino a sfere a rotoli di nylon

6.Scenari di applicazione per i materiali di suddivisione dei semiconduttori a chip

6.1Polveri ceramiche elettroniche avanzate (MLCC, resistori a chip, ceramiche piezoelettriche, utilizzo massimo)

Io... Materiali:titanato di bario di alta purezza, titanato di stronzio, titanato di zirconato di piombo PZT, ossido di alluminio, polvere di precursore ceramico di ossido di itrio;

Io... Processo:Dispersione umida, macinazione ultrafine, miscelazione uniforme dello slurry;

Io... Funzione:Fabbricazione a partire da fibre sintetichebarileimpedisce alle impurità di ferro di causare una corrente di perdita eccessiva e una diminuzione della tensione di rottura dei condensatori; la tamponatura elastica preserva la morfologia sferica della polvere,miglioramento della densità di sinterizzazione e della stabilità della capacità delle ceramiche;

Io... Fase di applicazione:Laboratorio di ricerca e sviluppo sperimentazione su piccola scala (0,5L~20L di nylon)barile), linea pilota di produzione su piccola scala (50L~ 300L di nylon integratobarile)).

6.2 Precursori in polvere ad alta purezza per materiali bersaglio per semiconduttori ( bersaglio sputtering, bersaglio ceramico incapsulato)

Io... Materiali:materiali bersaglio di allumina di alta purezza, zirconia, ossido di afnio, ossido di itrio, ossido di terre rare.

Io...Sfide comuni:Le impurità metalliche nel materiale bersaglio possono causare difetti di incisione dei wafer e fori nei film sottili.

Io... Processo di adattamento:Pre secco-miscelazione, triturazione ultrafine a umido, abbinata a sfere di triturazione in zirconia di alta purezza; il cilindro in nylon non presenta precipitazioni metalliche,garantire che la purezza della polvere soddisfi la norma nazionale per i materiali bersaglio dei semiconduttori.

6.3 Imballaggi a chip/polvere e liquame di ceramica conduttiva termica

Io... Materiali:nitruro di alluminio AlN, nitruro di boro BN, ossido di alluminio termicamente conduttivo riempitore a bassa temperatura-polvere di materia prima LTCC in ceramica bruciata.

Io... Caratteristiche:Il nitruro di alluminio è molto suscettibile alla contaminazione da ioni metallici, il che ne riduce la conduttività termica.barilepuò isolare il metallo durante l'intero processo, disperdendosi delicatamente senza danneggiare la struttura cristallina BN a forma di foglio.

6.4 pasta elettronica semiconduttrice conduttiva/isolatrice (chip di piombo, pasta d'argento di imballaggio, pasta dielettrica isolante)

Io... Materiali:polvere d'argento ultrafine, polvere di metalli preziosi di platino palladio, polvere di vetro, supporto organico miscelato e disperso;

Io... Valore di base: Ex quantità estremamente piccola di ferrole impurità nelle polveri di metalli preziosi possono ridurre significativamente la conducibilità; la bombola di nylon non si consumerà e produrrà detriti metallici per contaminare i metalli preziosi,mentre disperdendo delicatamente per evitare un'eccessiva fresatura a sfera e ossidazione della polvere d'argento.

6.5 Materiali per la lucidatura di wafer, fotolitografia a base di polvere di alta purezza

Polvere di lucidatura di biossido di silicio ad alta purezza, riempitore inorganico fotoresistente e sviluppo di una polvere funzionale di supporto;il nylon è resistente alla corrosione da solventi di incisione leggera, e non dissolve le impurità organiche che interferiscono con le prestazioni della litografia.

6.6 Materiali precursori di semiconduttori di terza generazione (ricerca e sviluppo di carburo di silicio e di nitruro di alluminio in polvere)

La lavorazione di piccoli lotti nei laboratori delle università/imprese di materiali per la miscelazione di materiali ceramici a substrato di SiC; le attrezzature sono per lo più di piccolo nylon puro da scrivaniaRotolimacchine a sfere, adatte a condizioni di atmosfera inerte e di chiusura semplice.

7.PrincipalecorrispondenzaCombinazione di processi (schema di macinazione standard per semiconduttori)

7.1Cilindro: canna integrata di modellazione in nylon MC puro (elimina il rischio di staccamento e delaminazione del rivestimento, superiore al nylon di rivestimento).

7.2Mezzi di macinazione (senza parti metalliche)

Polvere morbida/straccio di metalli preziosi: sfere di nylon di alta purezza di diametro 1~5 mm;

La "tecnologia" di "sviluppo" di un prodotto o di una parte di un prodotto è la tecnica di "sviluppo" di un prodotto o di una parte di un prodotto.

7.3Modalità di processo: triturazione prevalentemente a umido (acqua deionizzata/dispersante alcolico), mescolata con una piccola quantità di atmosfera secca inerte.

7.4 Specificativi delle apparecchiature

Ricerca e sviluppo di laboratorio: mulino a sfere a tamburo di nylon da 0,5 a 20 litri;

Produzione pilota/produzione a piccoli lotti: 50L~1000L macchina per tamburi di nylon industriale integrata (modelli tradizionali come il Sansho),MM Tech dal Giappone, MM Tech, eCina Tencan).

7.5 Moduli facoltativi:raffreddamento ad acquadicontrollo della temperatura della giacca (pasta per litografia termica), motore a prova di esplosione, guscio a prova di polvere completamente chiuso, conversione di frequenza regolazione precisa della velocità.

8.Limitazioni del nylonRotoliFabbricazione a sfere nell'industria dei semiconduttori (limiti di selezione)

8.1Limite di resistenza a basse temperature: temperatura di funzionamento a lungo termine ≤ 100 ~ 120 °C, non adatta per la triturazione a secco ad alta temperatura, compatibile solo con la triturazione umida ambientale.

8.2Il nylon non èresistente a materiali altamente corrosivi:mulino a sfere a rotoli di nylonnon puòmacinareacidi forti concentrati, alcali forti concentrati (acido fluoridrico, acido cloridrico concentrato, soluzioni alcaline forti per incisione), eLa canna in PTFE deve essere utilizzata perpolveri altamente corrosive.

 8.3 Il nylon non è adatto per la macinazione ultrafine a lungo termine di materiali di altissima durezza: polveri dure oltreAltri prodotti(carburo di silicio puro, polvere di diamanti) indosserà leggermente la parete del cilindro di nylon dopo una macinazione a lungo termine e tracce di detriti organici di nylon si mescoleranno nella polvere.scatole èpreferibile per materiali di tale alta durezza.

   8.4Carenze nella produzione industriale su larga scala: il nylon ha una resistenza meccanica inferiore a quella del metallo/ceramica e il cilindro a volume ultra grande con una capacità superiore a 1000L è soggetto a deformazioni,che lo rende adatto solo per Ricerca e sviluppoLa linea di produzione per 10000 tonnellateScalautilizza ancora prevalentemente lino zirconicodi scatole.

9.Riassunto delle applicazioni nel settore e suggerimenti di selezione

9.1Posizionamento sul mercato

Puri di nylonRotoliIl mulino a sfere è un'attrezzatura specializzata per la ricerca e lo sviluppo di materiali semiconduttori, la macinazione pulita pilota e- Sì.La produzione di zirconio non può sostituire le fabbriche di produzione su larga scala. unvantaggi insostituibili in termini di pulizia e di basso danno nei settori delle piccole partite di polveri molli di alta purezza, delle scorie di metalli preziosi e dei precursori di ceramica elettronica.Il mulino a sfere di nylon puro è stato applicato da sempre di più.imprese di materiali per chip e laboratori universitari di microelettronicaa velocità crescenteanno dopo anno.

9.2Standard di selezione

✅La priorità deve essere data al nylon puromulino a sfere a rotoli: i materiali devono evitare il ferro/metalli pesanti, la polvere deve essere morbida, il processo è bagnato a temperatura ambiente, è necessario sviluppare piccoli lotti e la morfologia dei cristalli deve essere protetta.

Non raccomandato per il mulino a sfere a rotoli di nylon: macinazione ad alta temperatura, polvere alcalina acida forte, polvere dura con durezza di Mohs > 7, produzione su larga scala di oltre 1000 litri.

9.3 Requisiti di approvvigionamento essenziali per l'industria dei semiconduttori

È necessario utilizzare materiali originali e nuovi per formare unn integratocilindro di nylon, ed è proibitorivestiti diriciclaredNylon; fornire il rapporto di rilevazione delle precipitazioni di impurità SGS, con la precipitazione di ferro e cromo controllata al livello di ppb;Il rivestimento in acciaio inossidabile dell'intera macchina è completamente isolato dalmacinazionela camera per evitare che i detriti metallici provenienti dall'albero si diffondano nella bombola e contaminino la polvere.

10- Supplementi chiave per evitare le insidie del settore

10.1 Tabù in nylon:Lungo macinamento di polveri con durezza superiore a Mohs 7,macinazionetemperatura superiore a 100 °C e divieto di sistemi acido-base concentrati.

10.2 Tabù sulla zirconia: L'usura di polveri di piezoelettrico/titanato di bario morbide per lunghi periodi di tempo può distruggere le particelle sferiche originali e influenzare le prestazioni dei componenti elettronici.

10.3 Tabù del PTFE: Dopo una lunga macinazione della polvere dura pura, i residui di fluoro si mescolano facilmente nella polvere, causando un isolamento anormale dei film sottili dei semiconduttori.

104 tabù sul poliuretano: Solventi di litografia chetonici forti, immersione a lungo termine possono causare gonfiore, delaminazione e contaminare lo slurry.
